◆?產品概述
方形逆流式玻璃鋼冷卻塔具有熱力性能好、電耗少、整塔穩定性好、外型美觀、噪聲低、施工安裝周期短、成本低等特點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。

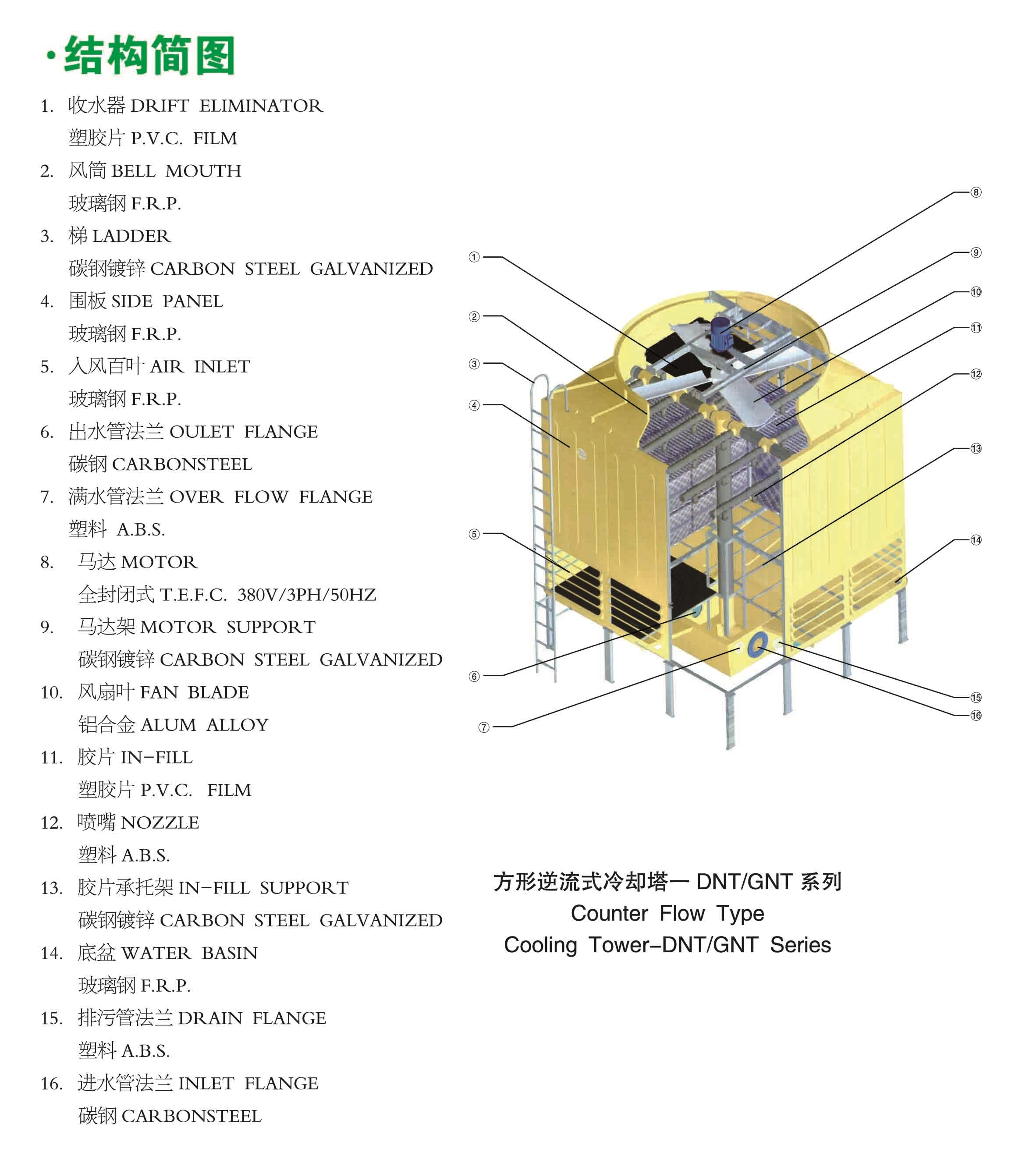

冷卻塔結構圖
◆?風機裝置
風機配用電機采用國內知名的電機廠產品，電動機及其配件的設計和制造應符合國家和制造廠商的有關標準和規范。
工作電力條件: 380V/50HZ/3P
防護等級為IP55，絕緣等級為F級。
軸承用進口NSK軸承。
減速機是冷卻塔專用的一種運用行星輪系傳動原理，采用硬齒面圓柱齒輪浮動嚙合機構的減速機。該產品結構緊湊、體積小、運轉平穩、噪聲低、耐腐蝕、壽命長，使用維修方便。
◆?冷卻塔鋼結構
材質：碳鋼材質，鍍鋅防腐
工藝：采用CAD進行結構設計，利用先進的良流線技術加工而成。
性能：整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效的承受集中荷載，非對稱荷載，降低了冷卻塔的振動。提高了冷卻塔抗風荷、抗震能力，具有良好的整體穩定性。

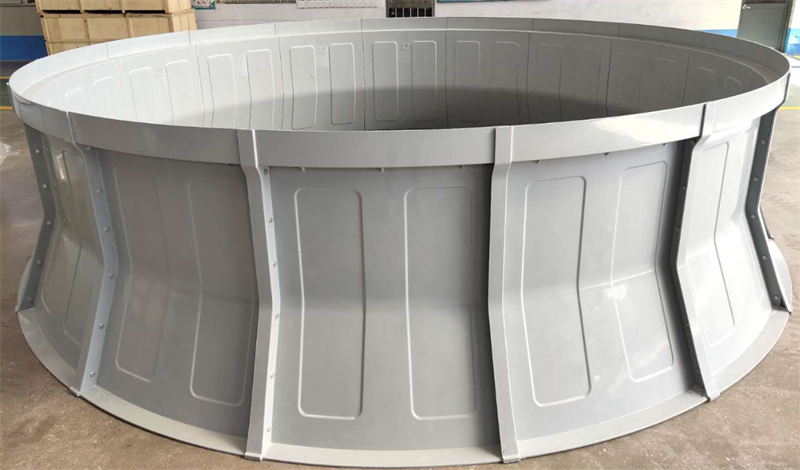

◆ 冷卻塔模壓風筒
材質：玻璃鋼
加工工藝：風筒采用模壓工藝成型，其表面均為含光穩定劑的光滑膠衣樹脂層，經壓模處理保持較高光潔度以減少阻力；加強部分采用T型大端面空腹加強筋，從而大大提高了其震動及抗風載的能力；?
性能：該風筒充分利用了氣體流場均化理論，結合工程實踐經驗和實測數據而設計，內壁曲線采用橢圓曲線， 消除了氣流脫壁現象，縮小了渦流區，使風筒中心負壓區面積大幅縮小，出風口斷面風速分布趨于均化，經實際應用檢測，該風筒動能回收值大于30%；
風筒強度設計：針對風荷載較大地區，風筒采用加強型設計，我公司設計的風筒，風荷載設計值超過890Pa，風筒在結構上進行加強處理，充分保證了風筒在不利自然條件下的安全使用；

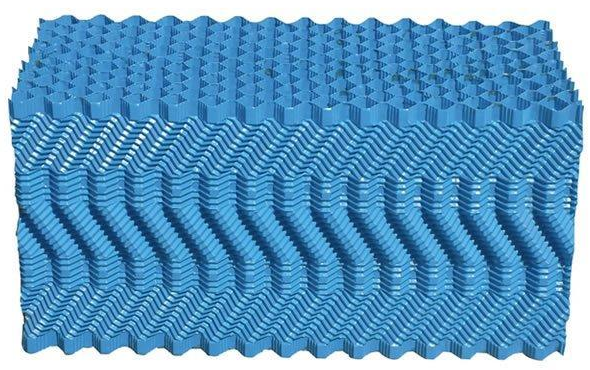

◆ 冷卻塔PVC填料
填料采用改性PVC阻燃材料制作，材質達到國家能源部NDGJ88—89《冷卻塔塑料淋水填料技術規定》標準。
填料材質阻燃性能良好，氧指數≥40，符合國家標準GB7190.2—1997的規定。
填料片自PVC粉材密煉、壓延成片材、至波紋熱壓成型，產品質量保證。
基于本方案冷卻塔的熱交換場及其空氣流場特征，冷卻塔填料形式采用S形波，以達到整塔的優化設計。
填料規格參數：
填料片規格：1000×500mm
填料片堆積高度：1500mm
填料片材厚：0.3±0.03mm
填料片距：BOM=35mm
填料組裝成塊后受壓：300Kg/m2不變形；
填料耐溫：58-60℃；
改性PVC淋水填料質保期為調試驗收合格后12月，正常使用年限10年。

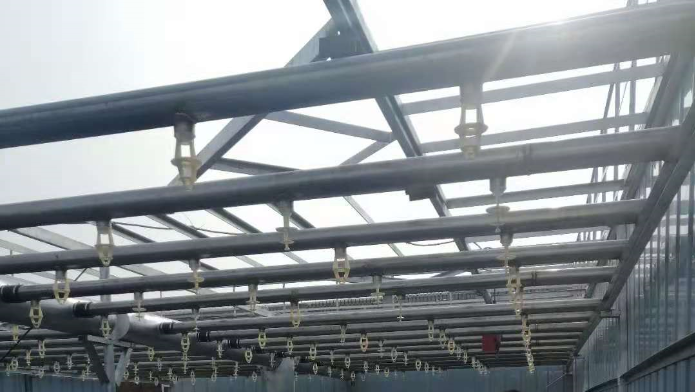

◆ 配水系統及噴頭
采用低壓管式網狀布水系統。配水阻力??；配水母管前后連通，有利于平衡各部位布水母管的中心水壓；配水支管由母管中心向下延伸，使各部位布水噴頭擁有不低于700mmH2O（即7000Pa）的基本布水水頭，進一步平衡各布水噴頭的布水水頭。
配水管采用Q235圓管鋼材，鍍鋅防腐，耐腐蝕性能優良，使用壽命長。
噴頭型式采用低多層流噴頭，具有結構牢固、防松防脫落、配水壓力低，配水均勻的優點，并可杜絕中空現象產生。由距噴頭中心線的距離試驗所測得的淋水密度與平均淋水密度的比值=0.288（證實無中空現象的產生）。

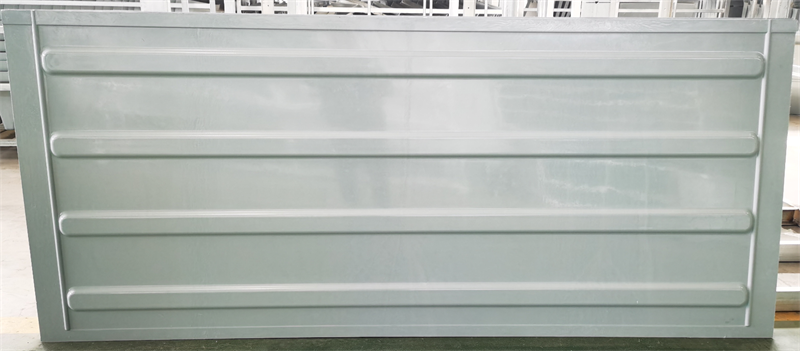

◆ 冷卻塔圍板、包角
生產工藝：采用機械高溫模壓成型，為高強度玻璃鋼復合材料，強度僅次于鋼板。表面平整光滑，外形美觀，阻燃氧指數≥40。
性能：我公司生產的聚脂玻璃鋼產品
固化度為81.64%（國標值：≮80%），
彎曲強度273MPa（國標值：≮147 MPa）
巴柯氏硬度為60（國標值：≮35）；
原輔材料采用196#耐水、耐高溫樹脂 ，表面采用防老化、抗紫外線的進口膠衣樹脂產品，玻璃鋼制品表面均勻，色澤均勻，長久使用不褪色龜裂，玻璃鋼構件保證使用壽命30年。
防漏水措施：采用豎向壓槽結構，結構設計U型溝槽，外形即美觀，又避免了由于噴頭濺水時容易漏水的現象。

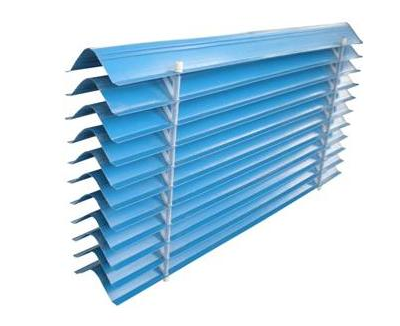

◆ 收水器
型號：HC160-45型，厚度0.5mm
規格：C波? ? ? ? ? ? ? ? ? ??
性能簡介：我公司新開發的低阻多波收水器，收水器片采用改性PVC材料擠拉成型，在收水器的片材中添加了進口碳黑等改性劑，大大提高了片材的抗紫外線、抗老化和機械性能。該收水器具有收水效率高、氣流阻力小、強度高、安裝維修方便、使用壽命長、阻燃性好，氧指數≥40，在溫度70℃的條件下不發生軟化變形等優點；
性能檢測：經現場測試表明，該收水器收水效率按循環水量計其飄水損失可達0.001%以下，僅為國標允許值的十分之一，在2.8m/s風速條件下，通風阻力損失約為0.8mmH2O，低于國外產品。具有良好使用強度和整體剛性，使用壽命長，正常使用條件下，其使用壽命可達15年。
◆ DNT系列逆流式低噪音方形冷卻塔參數表
| 型號 | 冷卻水量m3/h | 進塔水壓KPa | 外形總尺寸 | 風機 | 重量 | 噪聲值 | |||||
| ?Ts=5℃ | |||||||||||
| 28℃ | 27℃ | 寬mm | 高mm | 風扇直徑mm | 風量m3/h | 電機KW | 自重t | 運行重t | D=1.13×W dB(A) | ||
| DNT-100 | 100 | 118 | 55 | 2450 | 4400 | 1800 | 61000 | 3.1 | 1.0 | 1.9 | 61.0 |
| DNT-150 | 150 | 177 | 57 | 2850 | 4450 | 2100 | 92000 | 4.0 | 1.5 | 3.2 | 61.0 |
| DNT-175 | 175 | 206 | 58 | 3000 | 4500 | 2400 | 105000 | 4.0 | 1.7 | 3.4 | 62.0 |
| DNT-200 | 200 | 235 | 58 | 3350 | 4650 | 2600 | 120000 | 5.5 | 1.9 | 3.7 | 62.5 |
| DNT-250 | 250 | 294 | 56 | 3650 | 5150 | 2800 | 150000 | 5.5 | 2.2 | 4.5 | 63.0 |
| DNT-300 | 300 | 353 | 58 | 4100 | 5400 | 3200 | 180000 | 7.5 | 2.9 | 5.7 | 63.5 |
| DNT-350 | 350 | 412 | 59 | 4400 | 5550 | 3400 | 210000 | 7.5 | 3.2 | 6.1 | 64.0 |
| DNT-400 | 400 | 471 | 60 | 4700 | 5700 | 3700 | 240000 | 11.0 | 3.9 | 6.8 | 64.0 |
| DNT-500 | 500 | 588 | 60 | 5250 | 5850 | 4000 | 300000 | 15.0 | 4.9 | 10.5 | 65.0 |
| DNT-600 | 600 | 706 | 62 | 6050 | 6250 | 4000 | 360000 | 18.5 | 6.7 | 12.0 | 65.5 |
| DNT-700 | 700 | 823 | 63 | 6650 | 6050 | 4200 | 420000 | 22.0 | 7.8 | 13.3 | 67.0 |
| DNT-800 | 800 | 941 | 66 | 6950 | 6450 | 4200 | 480000 | 22.0 | 9.3 | 17.9 | 68.0 |
| DNT-1000 | 1000 | 1175 | 68 | 7550 | 6850 | 4700 | 600000 | 30.0 | 9.9 | 19.3 | 69.0 |
設計工況參數：進出水溫差?Ts=5℃（37℃~32℃）? 室外干/溫球溫度 WTB=31.5℃/28℃? ?大氣壓力 P=99.4KPa
◆ GNT系列逆流式工業型方形冷卻塔參數表
| 型號 | 冷卻水量m3/h | 進塔水壓KPa | 外形總尺寸 | 風機 | 重量 | 噪聲值 | |||||
| ?Ts=10℃ | |||||||||||
| 28℃ | 27℃ | 寬mm | 高mm | 風扇直徑mm | 風量m3/h | 電機KW | 自重t | 運行重t | D=1.13×W dB(A) | ||
| GNT-75 | 75 | 86.3 | 55 | 2450 | 4400 | 1800 | 61000 | 3.1 | 1.0 | 1.9 | 61.0 |
| GNT-100 | 100 | 115 | 57 | 2850 | 4450 | 2100 | 92000 | 4.0 | 1.5 | 3.2 | 61.0 |
| GNT-125 | 125 | 143 | 58 | 3000 | 4500 | 2400 | 105000 | 4.0 | 1.7 | 3.4 | 62.0 |
| GNT-150 | 150 | 172.2 | 58 | 3350 | 4650 | 2600 | 120000 | 5.5 | 1.9 | 3.7 | 62.5 |
| GNT-175 | 175 | 229.1 | 56 | 3650 | 5150 | 2800 | 150000 | 5.5 | 2.2 | 4.5 | 63.0 |
| GNT-200 | 200 | 252 | 58 | 4100 | 5400 | 3200 | 180000 | 7.5 | 2.9 | 5.7 | 63.5 |
| GNT-250 | 250 | 286 | 59 | 4400 | 5550 | 3400 | 210000 | 7.5 | 3.2 | 6.1 | 64.0 |
| GNT-300 | 300 | 342 | 60 | 4700 | 5700 | 3700 | 240000 | 11.0 | 3.9 | 6.8 | 64.0 |
| GNT-400 | 400 | 436.7 | 60 | 5250 | 5850 | 4000 | 300000 | 15.0 | 4.9 | 10.5 | 65.0 |
| GNT-500 | 500 | 570.5 | 62 | 6050 | 6250 | 4000 | 360000 | 18.5 | 6.7 | 12.0 | 65.5 |
| GNT-600 | 600 | 684.3 | 63 | 6650 | 6050 | 4200 | 420000 | 22.0 | 7.8 | 13.3 | 67.0 |
| GNT-700 | 700 | 799 | 66 | 6950 | 6450 | 4200 | 480000 | 22.0 | 9.3 | 17.9 | 68.0 |
| GNT-800 | 800 | 915.2 | 68 | 7550 | 6850 | 4700 | 600000 | 30.0 | 9.9 | 19.3 | 69.0 |
設計工況參數：進出水溫差?Ts=10-25℃（43℃/60℃~33℃/35℃）? 室外干/溫球溫度 WTB=31.5℃/28℃? ?大氣壓力 P=99.4KPa

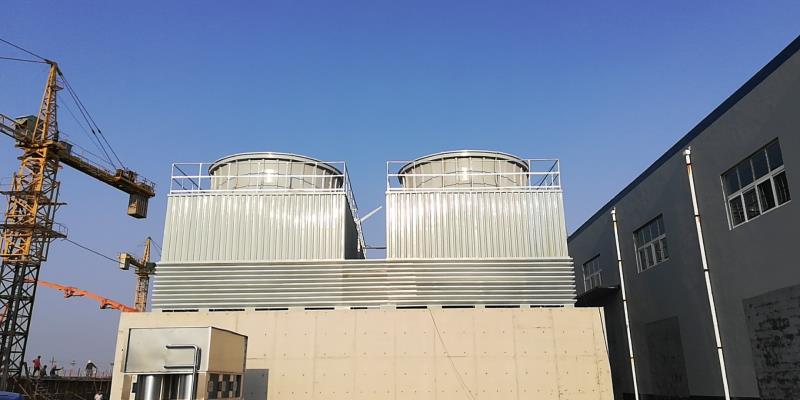

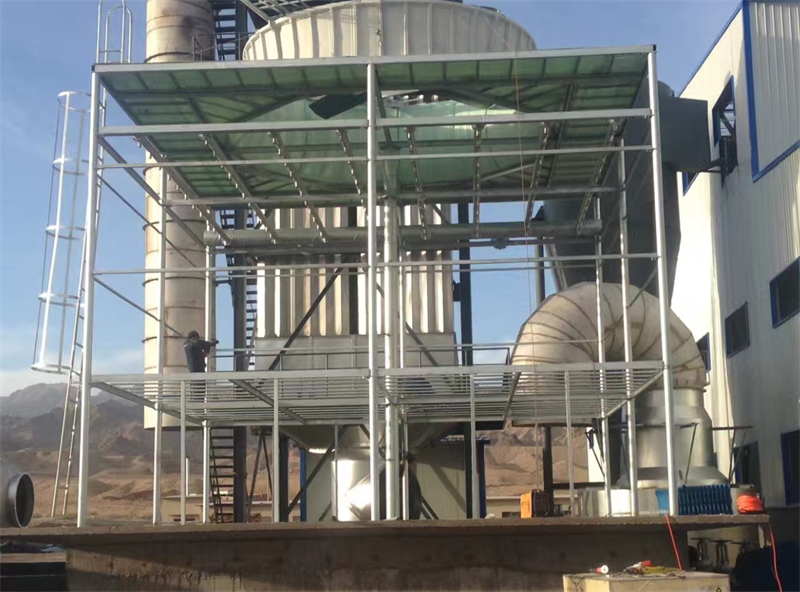

◆ 產品展示
